Cálculo del Actuador Neumático. Fuerza. Consumo de aire.

Introducción.

En los sistemas de cilindros neumáticos que normalmente manejamos o diseñamos, se debe conocer de una forma fácil y rápida la fuerza y el aire consumido que tiene el cilindro, para obtener un mayor conocimiento del trabajo que realiza el cilindro diseñado o instalado.

En los cilindros neumáticos de simple efecto, el aire es introducido a cierta presión en una sola cámara, que en contacto con el émbolo provoca que se realice la carrera de avance del cilindro. La carrera de retroceso es provocada por la acción de un resorte o muelle, o bien por una fuerza externa.

En los cilindros neumáticos de doble efecto, el aire comprimido es introducido alternativamente por ambos lados, gracias a la válvula distribuidora del sistema. El cilindro puede trabajar en ambos sentidos (carrera de avance y de retroceso). La fuerza producida por un cilindro de doble efecto en el sentido del avance, no es igual a la fuerza que produce en el sentido de retroceso, ya que la superficie sobre la que actúa la presión del aire es diferente, debido al espacio ocupado por el vástago.

Fuerza en los cilindros neumáticos.

La fuerza de un cilindro se puede conocer,  o bien es calculado teóricamente por medio de sus características físicas y de trabajo o recurriendo a los datos facilitados por el fabricante. En cualquier caso, la fuerza ejercida por el cilindro depende de la presión de trabajo del aire comprimido, el diámetro del cilindro y de la resistencia por fricción de los elementos de estanqueidad. Para determinar la fuerza teórica del cilindro se puede recurrir a la siguiente expresión.

Fórmula general Fuerza teórica.
Donde se tiene que:
  • F: es la fuerza del cilindro.
  • S: es la superficie útil del émbolo.
  • p : es la presión de trabajo.
Fuerza en los cilindros de simple efecto:

Los cilindros de simple efecto solamente ejercen fuerza en el sentido del avance, cuando el cilindro regresa a su posición inicial, lo hace gracias a la acción de un muelle o resorte.

A efectos de cálculo se estima que la fuerza del resorte es entorno al 10% de la fuerza teórica.

Sección o superficie del émbolo:
Fórmula Sección cilindro simple efecto.
- S: sección del émbolo
- re: radio del émbolo.
- Øe: diámetro del émbolo.

Fuerza:
Fórmula Fuerza cilindro simple efecto.
- F: fuerza del cilindro.
- S: sección del émbolo.
- p: presión de trabajo.
- Fr: fuerza de rozamiento.
- Fm: Fuerza del muelle.
- Øe: diámetro del émbolo.

Fuerza de los cilindros de doble efecto.

Los cilindros de doble efecto ejercen fuerza tanto en el sentido del avance como en el de retroceso. Resulta que la fuerza ejercida en ambos movimientos es distintas, el aire ejerce presión en toda la superficie del émbolo en el avance, mientra que en el retroceso solo se ejerce presión en la superficie útil del émbolo, es decir en la superficie del émbolo menos la superficie del vástago.
Sección del émbolo en el avance:
Fórmula Sección émbolo en el avance cilindro de doble efecto.
- S: sección del émbolo.
- re: radio del émbolo.
- Øe: diámetro del émbolo.

Sección del émbolo en el retroceso:
Fórmula Sección émbolo en el retroceso cilindro de doble efecto.
- S: sección del émbolo.
- re: radio del émbolo.
- rv: radio del vástago.
- Øe: diámetro del émbolo.
- Øv: diámetro vástago.

Fuerza en el avance:
Fórmula Fuerza en el avance cilindro de doble efecto.
- F: fuerza del cilindro.
- S: sección del émbolo.
- p: presión de trabajo.
- Fr: fuerza de rozamiento.
- Øe: diámetro del émbolo.

Fuerza en el retroceso:
Fórmula Fuerza en el retroceso cilindro de doble efecto.
- F: fuerza del cilindro.
- S: sección del émbolo.
- p: presión de trabajo.
- Fr: fuerza de rozamiento.
- Øe: diámetro del émbolo.
- Øv: diámetro vástago.

Consumo de aire.

Por consumo de aire se entiende la cantidad de aire comprimido que necesita un cilindro para funcionar correctamente. Se debe tener en cuenta el volumen del cilindro y el número de veces que se repite el movimiento en la unidad de tiempo, generalmente se mide en ciclos por minuto.

En el cálculo del consumo de aire se tiene en cuenta la presión de trabajo, por lo que se obtiene el consumo de aire comprimido, para conocer el consumo de aire atmosférico se parte del consumo de aire a la presión de trabajo y se aplica la Ley de Boyle-Mariotte.

Consumo de aire en cilindros de simple efecto.

Se calcula el consumo de aire en el avance, es decir el volumen de aire en la cámara posterior del cilindro. En los cilindros de simple efecto el volumen en la carrera de avance coincide con el volumen total del cilindro neumático.
Fórmula Volumen cilindro de simple efecto.
- V: volumen en el avance.
- S: sección del émbolo.
- L: carrera del cilindro.

Consumo de aire en cilindros de doble efecto.

Se calcula el consumo de aire tanto en el avance como en el retroceso. En los cilindros de doble efecto el volumen total del cilindro será la suma de los volúmenes de avance y de retroceso.

Volumen de aire en el avance:
Fórmula Volumen en el avance cilindro de doble efecto.
Volumen de aire en el retroceso:
Fórmula Volumen en el retroceso cilindro de doble efecto.
Volumen total del cilindro de doble efecto:
Fórmula Volumen total en el cilindro de doble efecto.

Obtención del volumen de aire en condiciones normales aplicando la Ley de Boyle-Mariotte.

Calculados los volúmenes, se conoce el consumo de aire a una determinada presión de trabajo. Para transformar este volumen a condiciones normales, se aplica la Ley de Boyle-Mariotte.

Fórmula aplicación Ley de Boyle-Mariotte.
Donde se tiene que:

La presión relativa o manométrica será igual a al presión de trabajo.

Si se supone como presión atmosférica de 1 Kp/cm2, 1 atm, 1,013 bar, etc, el volumen resultante es:

Fórmula Volumen de aire teniendo en cuenta la presión atmosférica.
Por último habrá que considerar el número de ciclos por minuto que realiza el cilindro.

Volumen total de aire en condiciones normales:
Fórmula Volumen de aire en condiciones normales de presión y temperatura.
De esta forma, se ha obtenido el volumen de aire que consume el cilindro a condiciones normales de presión y temperatura.

lunes, 6 de marzo de 2017

10 Ejercicios resueltos de Corriente Continua (II)

Ejercicio 1.

Determinar las corrientes de cada derivación en la conexión en paralelo, como está indicado en la figura.
Solución.

Se halla la resistencia equivalente del circuito para obtener la tensión entre los puntos A y B (UAB).

O bien:
La tensión UAB es:
De acuerdo con la Ley de Ohm se obtinen I1, I2 e I3.
Se comprueba el resultado aplicando la primera Ley de Kirchhoff.
Ejercicio 2.

Determinar la resistencia equivalente total del circuito de la siguiente figura.

Solución:

Para obtener la resistencia equivalente total del circuito dado, se hallan la "Req12" y "Req456" que están en paralelo entre sí.

De esta forma tenemos todas las resistencias en serie.

La resistencia equivalente es:
Ejercicio 3.

Determinar la potencia que consume un motor eléctrico si la corriente en el circuito es igual a 8A y el motor está conectado a una red de 220 V.

Solución.

Los datos que se dan en el enunciado del problema son la tensión de la red y la intensidad del circuito. Teniendo en cuenta que en corriente continua, la potencia eléctrica es el producto de la tensión y la intensidad, se tiene que:
Ejercicio 4.

¿Cual es la potencia que consume un horno eléctrico, sí éste toma de la red una intensidad de 5A y la resistencia del horno eléctrico es igual a 24 ohmios?. Determinar la energía que consume el horno eléctrico durante 5 horas.

Solución.

Los datos que nos proporciona el enunciado del problema son la intensidad y la resistencia del receptor. En corriente continua la potencia eléctrica también se puede calcular con el producto de la intensidad al cuadrado por la resistencia.
Se calcula la energía consumida durante el periodo de 5 horas.
Ejercicio 5.

Determinar el precio de la energía consumida por 12 lámparas de incandescencia durante un mes (30 días), si cuatro de ellas son de 60 W y están encendidas 6 horas al día y las 8 restantes son de 25 W y están encendidas 4 horas al día. El precio de la energía (tarifa) es de 0,115 € por kWh.

Solución.

Por un lado se tienen 4 lámparas de 60 W encendidas 6 horas al día durante 30 días. La potencia de las 4 lámparas, las horas de funcionamiento y la energía consumida son:

Por otro lado se tienen 8 lámparas de 25 W encendidas 4 horas al día durante 30 días. La potencia de las 8 lámparas, las horas de funcionamiento y la energía consumida son:

La energía total consumida y el coste de la energía con un precio de 0,115 €/kWh  es:
Ejercicio 6.

Según el circuito de la figura. Determinar su corriente.
Solución.

La dirección de la corriente se elige arbitrariamente. En este caso, el sentido elegido es en el sentido de las manillas del reloj. Si se aplica la segunda Ley de Kirchhoff se tiene que:
El signo "menos" significa que el sentido elegido de la corriente es contraria a la dirección verdadera.

Ejercicio 7.

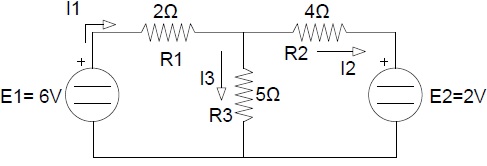

Dado el circuito de la figura. Determinar las corrientes del circuito.

Solución.

Por medio del método de mallas de Maxwell se plantean las ecuaciones de malla y se resuelve el sistema de ecuaciones.

Se obtiene que los valores de las intensidades I1= 1,154 A, I2= 0,416 A e I3= 0,74 A.

Ejercicio 8.

Determinar todas las corrientes del siguiente circuito.
Solución.

Por medio del método de resolución de mallas de Maxwell se plantean las ecuaciones. En este caso se plantean tres ecuaciones, al tener el circuito tres malla. Luego se tiene que resolver un sistema de tres ecuaciones.

Los resultados de las corrientes son: I1= 4 A; I2= 2 A; I3= 3 A; I4= 2 A; I5= 1 A.

Ejercicio 9.

Determinar la resistencia equivalente entre los terminales A y B del circuito de la figura.
Solución.

La resistencias R1, R3 y R3 están conectadas en serie.
La resistencia equivalente Req123 y R4 queda en paralelo. Se obtiene la resistencia Req1234.
El circuito queda de la siguiente manera:
La resistencia equivalente Req1234, R5 y R6 están conectadas en serie. Se obtiene Req56.
La resistencia Req 56 y R7 quedan en paralelo, de forma que se obtiene la resistencia Req567.
El circuito queda:

La resistencia Req567 queda en serie con las resistencias R8 y R9. La resistencia total equivalente es.

Ejercicio 10.

Se da un circuito compuesto de cuatro resistencias conectadas en paralelo de 6, 4, 3 y 8 ohmios. La corriente que pasa por el punto de derivación es de 20 A. Determinar la corriente que pasa por cada resistencia.

Solución.

Se plantea el esquema del circuito:
Se halla la resistencia equivalente total del circuito, para obtener la tensión entre los puntos A y B.

La tensión entre los puntos A y B es:
Se obtienen las intensidades I1, I2, I3 e I4:
